UPS 에 대해 알아보자 + 배터리 수명 확인법
UPS : Uninterruptable Power Supply. 무정전 전원 공급장치

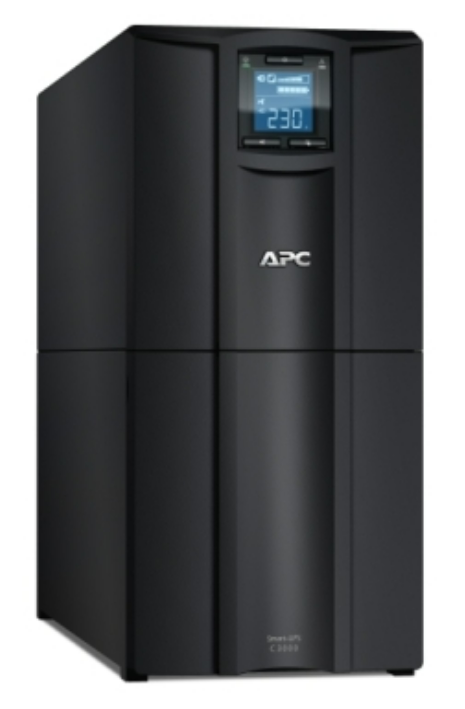

전원 공급에 무슨 문제가 생기면 저 위 사진에 있는 UPS 라는 장치가
전원에 무슨 문제가 생겼군! 내가 대신 공급해줄께! 하면서 한정된 시간동안 전원을 공급해준다
1. AC ?? DC ??
일단 먼저 AC(Alternative Current, 교류) 부터. 우리가 쉽게 접할 수 있는 가정집 콘센트가 AC 전류이다.
교류의 특징은 극이 왔다갔다 한다. 1초에 60번 + - 왔다갔다 하면 60Hz 라고 하고.
그다음 DC(Direct Current, 직류). 건전지는 DC 직류이다.
AC와 다르게 극(+,-) 도 변하지 않고 쭉.. 일정하다
근데 UPS 알아보는거랑... AC, DC 는 왜 알아야하냐고?
2. UPS 구성

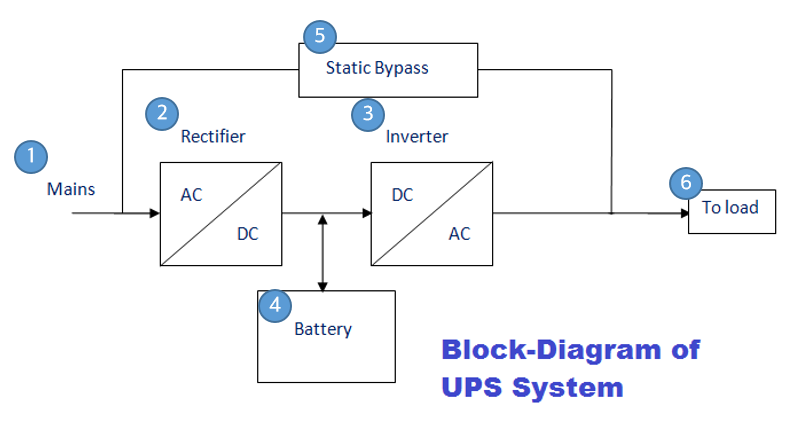

진짜 간략하게 그려진 도표이다. 사실 파고들면 더 세부적인데.. 간단하게만 알아볼꺼라...!
1) 주전원
- 외부 콘센트에서 들어오는 전원이다. 아까 위에서 방금 봤듯이 AC 로 들어오겠지?
2) 충전기(정류기)
- AC 전원을 DC 전원으로 변환해서 (4) 배터리에 저장하기도 하고.. (당연히 배터리는 DC인건 알겠지)
(6) 인버터로 가서 AC 전원으로 변환해 (6) 전원공급을 하기도 한다.
3) 인버터
- DC 전원을 사용할 수 있게끔 DC->AC 전원으로 바꿔준다
4) 배터리
- 배터리
5) 바이패스 (우회도로)
- UPS가 고장났을 때 1) 주전원에서 UPS를 안거치고 바로 5) 바이패스로 6) 전원공급을 한다
6) 전원공급
3. UPS 작동방법
1) 정상작동

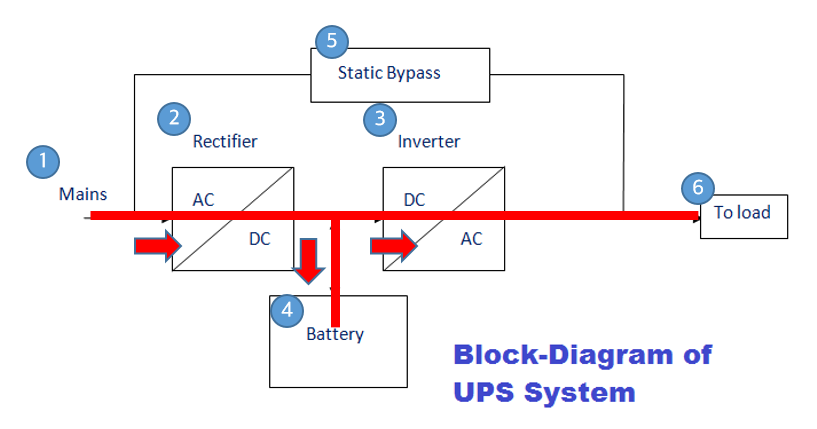

주전원 전원을 받아서 충전기 -> 인버터 -> 공급 (배터리로도 가서 배터리 충전시킴)
2) 정전 발생
정전이 일어났다.

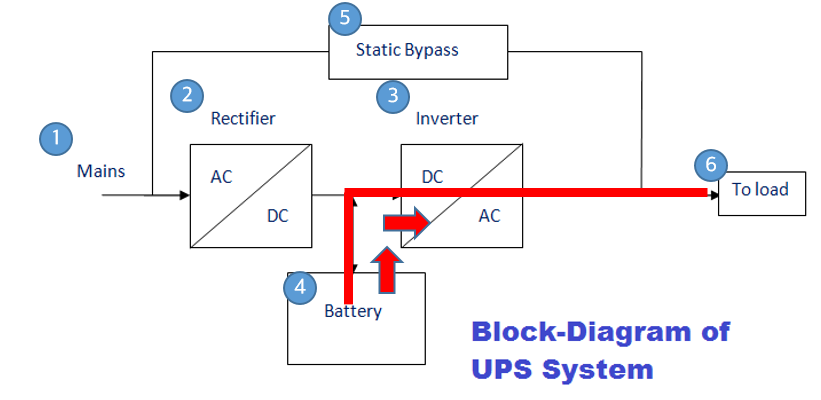

그럼 주전원 입력이 끊길테고.. 배터리에 있는 DC를 인버터 통해 AC 변환 후 전원 공급
3) UPS 고장
UPS 자체가 고장나면 주전원으로부터 우회모드(바이패스)를 통해 전원 공급
4. 배터리에 문제가 생겼다

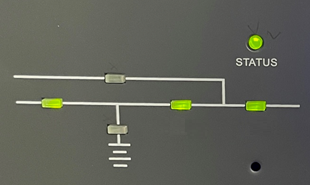

UPS 에 있는 상태를 보면 문제가 없어보인다. 충전기->인버터->공급 녹색 불
그래서 UPS를 믿고 정전 작업을 실시했지만 바로 UPS가 뻗어버렸다
믿었던 UPS.... 어쨌든 배터리 점검을 했는데 배터리가 문제였다

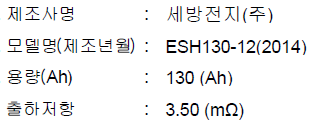

이 축전지 점검표에서 뭘 봐야하느냐면
1) 전압이 떨어짐
12V 90% 이하인 10.8V 이하일 때
2) 내부저항이 올라감
출고 내부저항(3.5) 보다 2배 이상 넘어갈 경우
V=IR
전압 = 전류 * 저항
우리가 알고있는건 전압과 저항
결국 전류(I) 가 낮아지면↓
방전용량이 줄어들어 전지의 기능을 못하게 된다 (수명 다함)
그럼 I가 낮아지는 이유는?
전압(V) 이 낮아지거나
V = IR
V/R = I
12/R = I 이 아닌
10/R = I
8/R = I 저항(R) 이 높아지거나
V = IR
V/R = I
12/3.5 = I 이 아닌
12/6 = I
12/8 = I ..
결국 배터리 다 교체각 수명이 다한지도 모르고 .....
